Компания ZOOMRY успешно разрабатывает и внедряет системы ленточных конвейеров с большим уклоном для транспортировки сыпучих материалов под углами до 30° и более. Мы реализовали множество проектов по модели EPC + эксплуатация и техническое обслуживание в Китае и готовы к международному сотрудничеству. Продукция сертифицирована по стандартам ISO 9001 (качество), ISO 14001 (экология), CE (Европа) и EAC (Россия).

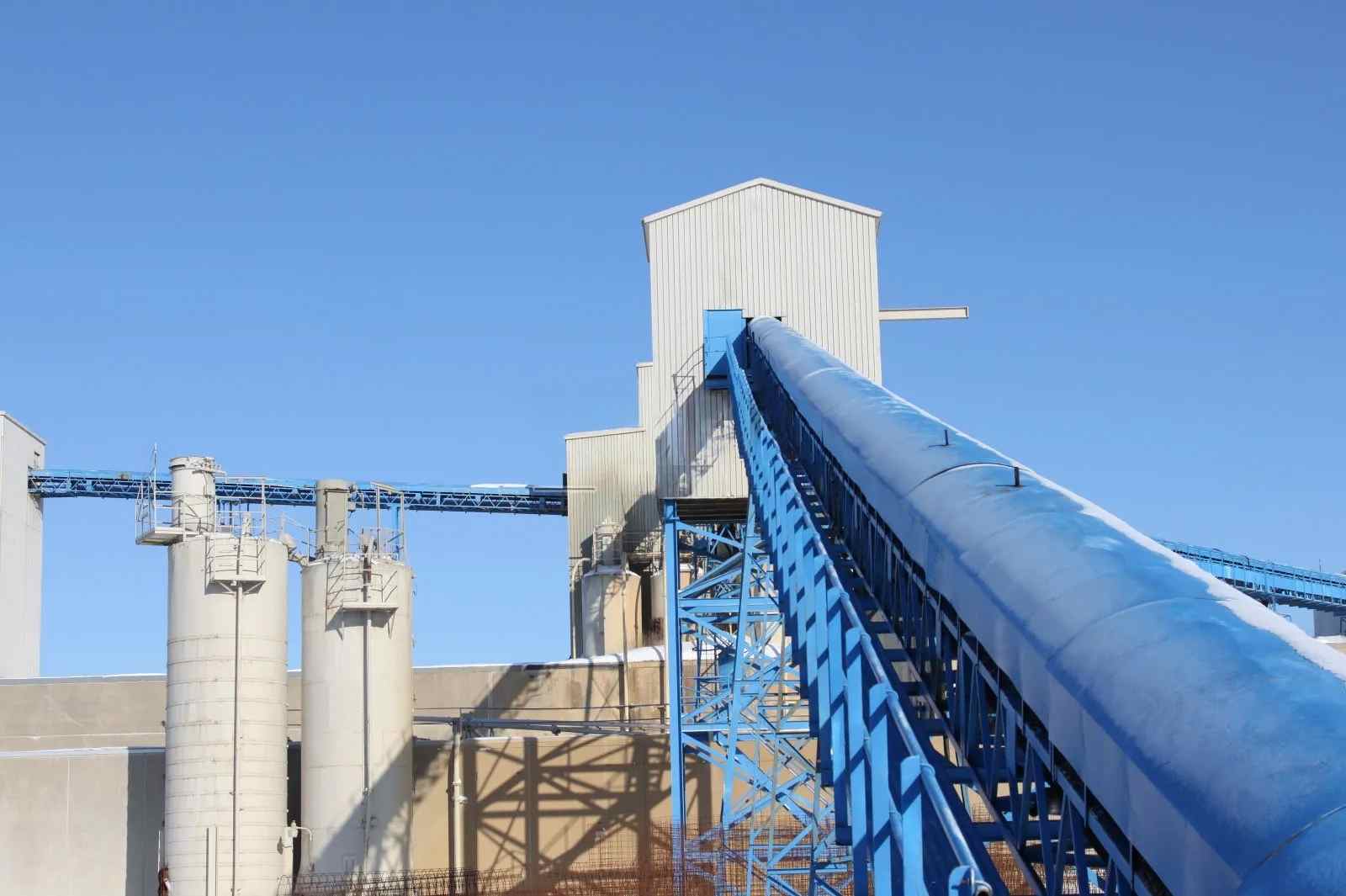

Конвейеры с большим уклоном ZOOMRY — это оптимальное решение для предприятий горнодобывающей промышленности, энергетики и строительных материалов, где требуется подъем материалов на значительную высоту при ограниченной площади застройки. Наши системы обеспечивают высокую производительность, надежность и минимальные эксплуатационные расходы даже в самых сложных условиях, включая цементные заводы и карьеры.
В отличие от большинства производителей, предлагающих только оборудование, ZOOMRY обеспечивает полный цикл поставки и сопровождения. Мы объединяем опыт реализации крупных EPC-проектов, собственное производство ключевых компонентов и глубокое понимание отраслевых задач. Это позволяет нам предлагать решения, которые превосходят отраслевые стандарты по скорости, качеству и совокупной эффективности.
Типовые позиции — со склада в России и Китае. Сложные системы — в срок, обеспеченный мощностями собственного завода (40 000 м²) и отлаженной логистикой.
Соблюдаем требования ISO 9001, ISO 14001, CE и EAC. Каждый узел проходит многоступенчатый контроль — от входной проверки материалов до испытаний готовой системы.
Проектируем под конкретную трассу, материал, климат и условия эксплуатации. Гибкость в выборе комплектации — от ленты до системы управления.
Регулярно совершенствуем конструкцию на основе обратной связи с более чем 100 объектов по всему миру. Внедряем энергоэффективные и цифровые решения.
Работаем по модели EPC + ОиМ: проектирование, поставка, монтаж, пусконаладка и многолетнее сервисное сопровождение. Не просто оборудование — готовое решение.
Крутой угол подъема — конвейеры способны транспортировать материалы под углами до 30° и более, что позволяет значительно сократить длину трассы и занимаемую площадь по сравнению с традиционными решениями.
Специальная конструкция ленты — применение профилированных лент с поперечными перегородками и волнистыми бортами предотвращает скатывание материала даже при максимальных углах наклона. Доступны ленты с высотой борта до 300 мм.
Высокая производительность — обеспечивают стабильную транспортировку больших объемов материалов на высоту, что особенно важно для карьеров, рудников и перегрузочных терминалов.
Экономия пространства — благодаря большому углу подъема, длина конвейера значительно сокращается, что снижает капитальные затраты на строительство эстакад и тоннелей.
Надежность и долговечность — усиленная конструкция и высококачественные комплектующие обеспечивают бесперебойную работу в тяжелых условиях — при транспортировке абразивных, влажных или крупнокусковых материалов.
Экологичность — закрытая или частично закрытая конструкция предотвращает пылевыделение и потери материала, соответствуя современным экологическим требованиям.
Основная структура — конвейер состоит из приводной станции, натяжного устройства, специальной профилированной ленты и роликоопор, обеспечивающих поддержание ленты на крутом подъеме.
Профилированная лента — оснащена поперечными перегородками (высотой до 300 мм) и волнистыми бортами, которые удерживают материал на ленте при подъеме под большим углом, предотвращая его скатывание.
Загрузка и разгрузка — материал подается на ленту через специальное загрузочное устройство, обеспечивающее равномерное распределение по ширине ленты. Разгрузка происходит на верхней точке трассы через разгрузочную станцию.
Управление и автоматизация — современная система управления на базе ПЛК обеспечивает контроль скорости, загрузки и состояния оборудования. Поддерживается дистанционный мониторинг и управление.
Ниже представлены основные технические параметры ленточных конвейеров ZOOMRY с большим углом наклона. Характеристики могут варьироваться в зависимости от конкретной модели и условий эксплуатации.
| Ширина ленты, мм | Макс. диаметр ролика, мм | Макс. диаметр приводного барабана, мм | Макс. диаметр отклоняющего барабана, мм |
|---|---|---|---|
| 400 | 89 | 400 | 315 |
| 500 | — | 500 | 400 |
| 650 | 108 | 630 | 500 |
| 800 | 133 | 1250 | 1000 |
| 1000 | 159 | — | — |
| 1200 | — | — | — |
| 1400 | — | 1600 | 1250 |
| 1600 | 194 | — | — |
| 1800 | — | — | — |
| 2000 | — | — | — |
| 2200 | 194 | — | — |
| 2400 | 219 | 1800 | 1400 |
| Ширина ленты, мм | 0,8 м/с | 1,0 м/с | 1,3 м/с | 1,6 м/с | 2,0 м/с |
|---|---|---|---|---|---|
| 400 | 41 | 51 | 64 | 82 | 103 |
| 500 | 69 | 87 | 108 | 139 | 174 |
| 650 | 127 | 159 | 198 | 254 | 318 |
| 800 | 199 | 248 | 310 | 398 | 497 |
| 1000 | 324 | 405 | 507 | 649 | 811 |
| 1200 | — | 594 | 742 | 951 | 1188 |
| 1400 | — | 825 | 1032 | 1321 | 1651 |
| 1600 | — | — | — | — | 2185 |
| 1800 | — | — | — | — | 2795 |
| 2000 | — | — | — | — | 3467 |
| 2200 | — | — | — | — | — |
| 2400 | — | — | — | — | — |
| Ширина ленты, мм | 2,5 м/с | 3,2 м/с | 4,0 м/с | 5,0 м/с | 6,5 м/с |
|---|---|---|---|---|---|
| 400 | — | — | — | — | — |
| 500 | 217 | — | — | — | — |
| 650 | 397 | — | — | — | — |
| 800 | 621 | 786 | — | — | — |
| 1000 | 1014 | 1278 | 1622 | — | — |
| 1200 | 1485 | 1872 | 2377 | 2971 | — |
| 1400 | 2064 | 2601 | 3303 | 4129 | — |
| 1600 | 2732 | 3442 | 4371 | 5464 | — |
| 1800 | 3493 | 4402 | 5590 | 6987 | 9083 |
| 2000 | 4334 | 5461 | 6935 | 8668 | 11277 |
| 2200 | — | 6841 | 8687 | 10859 | 14120 |
| 2400 | — | 8286 | 10522 | 13152 | 17104 |

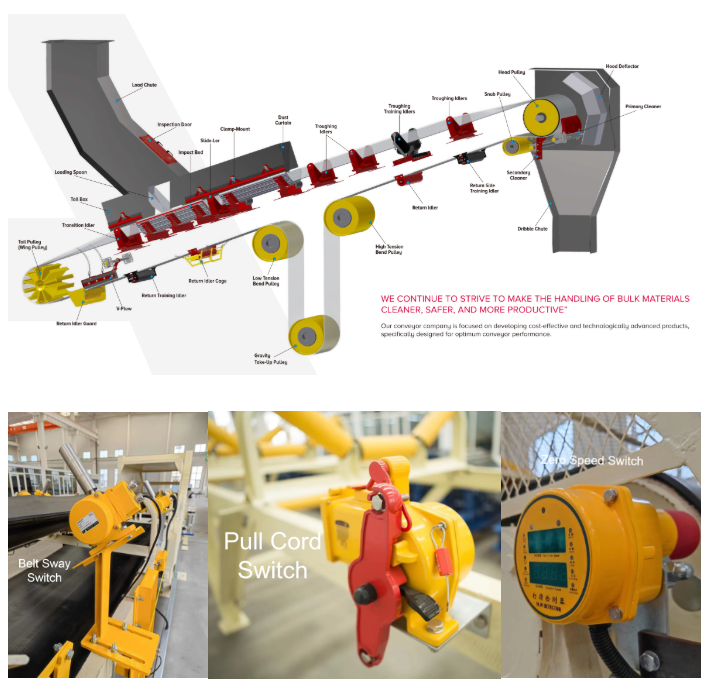

Блокировка отклонения ленты (перекос) — обнаруживает отклонение ленты от оси и подает сигнал тревоги или команду на остановку. Перекос может повредить ленту и вызвать аварийные ситуации. Выключатели устанавливаются попарно.
Выключатель натяжения тросом (аварийная остановка) — при натяжении тросика происходит переключение, используется для экстренной остановки конвейера из любой точки вдоль всей длины ленты. Доступны односторонние и двусторонние исполнения. Обычно устанавливаются вдоль проходов.
Выключатель нулевой скорости (контроль пробуксовки) — обнаруживает скольжение ленты относительно приводного барабана. Пробуксовка может возникнуть при перегрузке, недостаточном натяжении ленты или износе футеровки барабана. Устройство контролирует скорость ленты (или частоту вращения барабана).
Самозащитная функция конвейера на штабелере — при возникновении нештатных ситуаций (отключение питания, обрыв троса) предусмотрена самозащита:
Электродвигатель лебедки имеет функцию самозакрытия за 0,01 секунды при отключении питания.
Штабелер оснащен двумя механизмами, предотвращающими заедание — при застревании механизма внутренний блок не опускается резко вниз.
Ленточные конвейеры с большим уклоном ZOOMRY широко применяются в следующих отраслях:
