Компания ZOOMRY успешно разрабатывает и внедряет системы криволинейных ленточных конвейеров для транспортировки сыпучих материалов по трассам со сложным рельефом и ограниченным пространством. Мы реализовали множество проектов по модели EPC + эксплуатация и техническое обслуживание в Китае и готовы к международному сотрудничеству. Продукция сертифицирована по стандартам ISO 9001 (качество), ISO 14001 (экология), CE (Европа) и EAC (Россия).
Криволинейные конвейеры ZOOMRY — это оптимальное решение для предприятий горнодобывающей промышленности, цементных заводов, портов и электростанций, где требуется транспортировка материалов в условиях стесненной застройки, с обходом существующих сооружений и естественных препятствий. Наши системы обеспечивают гибкость трассировки, высокую надежность и минимальное воздействие на окружающую среду.
В отличие от большинства производителей, предлагающих только оборудование, ZOOMRY обеспечивает полный цикл поставки и сопровождения. Мы объединяем опыт реализации крупных EPC-проектов, собственное производство ключевых компонентов и глубокое понимание отраслевых задач. Это позволяет нам предлагать решения, которые превосходят отраслевые стандарты по скорости, качеству и совокупной эффективности.
Типовые позиции — со склада в России и Китае. Сложные системы — в срок, обеспеченный мощностями собственного завода (40 000 м²) и отлаженной логистикой.
Соблюдаем требования ISO 9001, ISO 14001, CE и EAC. Каждый узел проходит многоступенчатый контроль — от входной проверки материалов до испытаний готовой системы.
Проектируем под конкретную трассу, материал, климат и условия эксплуатации. Гибкость в выборе комплектации — от ленты до системы управления.
Регулярно совершенствуем конструкцию на основе обратной связи с более чем 100 объектов по всему миру. Внедряем энергоэффективные и цифровые решения.
Работаем по модели EPC + ОиМ: проектирование, поставка, монтаж, пусконаладка и многолетнее сервисное сопровождение. Не просто оборудование — готовое решение.
Превосходная долговечность — конвейеры разработаны для высоконагруженных условий непрерывной работы. Низкие требования к обслуживанию и высокая надёжность минимизируют простои, что критически важно для соблюдения строгих производственных графиков.
Оптимизированная конструкция и высокая прочность — смещённые соединения и двойное прошивание стыков ленты обеспечивают устойчивость к тяжёлым нагрузкам. Прочность направляющего профиля в 5 раз выше, чем у традиционных лент, что снижает повреждения, частоту обслуживания и время ремонта.
Быстрая замена ленты — модульная конструкция сокращает время простоя: замена ленты занимает всего 15 минут.
Оптимальное использование пространства — обеспечивает эффективную транспортировку в ограниченных условиях. Благодаря регулируемому углу изгиба конвейер гибко адаптируется к различным планировкам и максимально использует доступное пространство.
Высокая адаптивность — способен транспортировать материалы различной формы и размеров, что позволяет применять его в широком спектре отраслей — от горной промышленности до логистических центров.
Снижение шума и загрязнения — закрытая конструкция эффективно предотвращает разлет материалов, пыле- и шумовое загрязнение, что особенно важно для производств с высокими экологическими требованиями.
Основная структура — криволинейный конвейер состоит из соединённых лент или роликов, установленных на раме и приводимых в движение электродвигателем. Двигатель вращает ленты или ролики, перемещая грузы вдоль трассы.
Изогнутая конструкция — ленты или ролики специально расположены так, чтобы следовать по кривой. Они установлены на поворотных опорных конструкциях, обеспечивающих движение по заданной траектории.
Настройка угла и радиуса изгиба — угол и радиус могут быть настроены в соответствии с конкретными условиями транспортировки и требованиями заказчика, что обеспечивает универсальность применения.
Области применения — широко используются в производстве и логистике для перемещения материалов между технологическими точками на заводах, складах и распределительных центрах.
Отличие от прямолинейных конвейеров — основное отличие заключается в способности следовать по кривой, что позволяет эффективно изменять направление потока и экономить пространство.
Ниже представлены основные технические параметры криволинейных ленточных конвейеров ZOOMRY. Характеристики могут варьироваться в зависимости от конкретной модели и условий эксплуатации.
| Ширина ленты, мм | Макс. диаметр ролика, мм | Макс. диаметр приводного барабана, мм | Макс. диаметр отклоняющего барабана, мм |
|---|---|---|---|
| 400 | 89 | 400 | 315 |
| 500 | — | 500 | 400 |
| 650 | 108 | 630 | 500 |
| 800 | 133 | 1250 | 1000 |
| 1000 | 159 | — | — |
| 1200 | — | — | — |
| 1400 | — | 1600 | 1250 |
| 1600 | 194 | — | — |
| 1800 | — | — | — |
| 2000 | — | — | — |
| 2200 | 194 | — | — |
| 2400 | 219 | 1800 | 1400 |
| Ширина ленты, мм | 0,8 м/с | 1,0 м/с | 1,3 м/с | 1,6 м/с | 2,0 м/с |
|---|---|---|---|---|---|
| 400 | 41 | 51 | 64 | 82 | 103 |
| 500 | 69 | 87 | 108 | 139 | 174 |
| 650 | 127 | 159 | 198 | 254 | 318 |
| 800 | 199 | 248 | 310 | 398 | 497 |
| 1000 | 324 | 405 | 507 | 649 | 811 |
| 1200 | — | 594 | 742 | 951 | 1188 |
| 1400 | — | 825 | 1032 | 1321 | 1651 |
| 1600 | — | — | — | — | 2185 |
| 1800 | — | — | — | — | 2795 |
| 2000 | — | — | — | — | 3467 |
| 2200 | — | — | — | — | — |
| 2400 | — | — | — | — | — |
| Ширина ленты, мм | 2,5 м/с | 3,2 м/с | 4,0 м/с | 5,0 м/с | 6,5 м/с |
|---|---|---|---|---|---|
| 400 | — | — | — | — | — |
| 500 | 217 | — | — | — | — |
| 650 | 397 | — | — | — | — |
| 800 | 621 | 786 | — | — | — |
| 1000 | 1014 | 1278 | 1622 | — | — |
| 1200 | 1485 | 1872 | 2377 | 2971 | — |
| 1400 | 2064 | 2601 | 3303 | 4129 | — |
| 1600 | 2732 | 3442 | 4371 | 5464 | — |
| 1800 | 3493 | 4402 | 5590 | 6987 | 9083 |
| 2000 | 4334 | 5461 | 6935 | 8668 | 11277 |
| 2200 | — | 6841 | 8687 | 10859 | 14120 |
| 2400 | — | 8286 | 10522 | 13152 | 17104 |

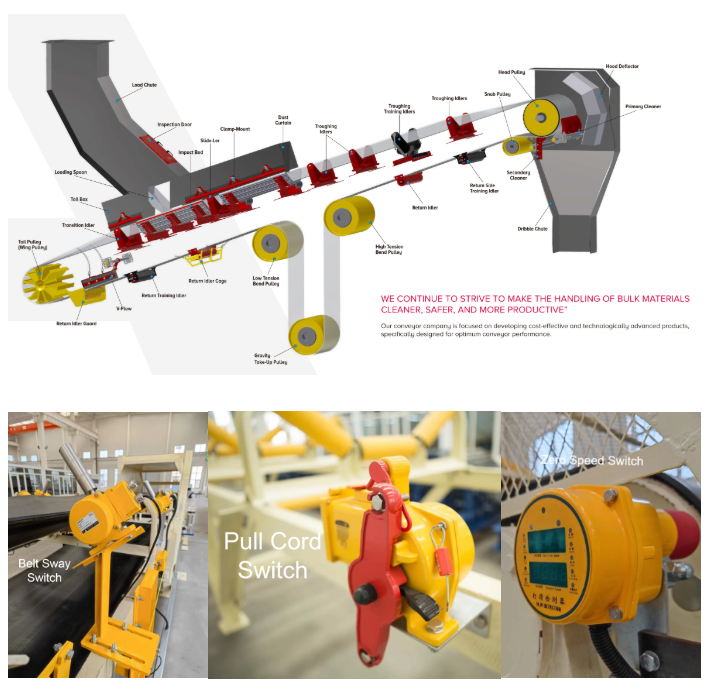

Блокировка отклонения ленты (перекос) — обнаруживает отклонение ленты от оси и подает сигнал тревоги или команду на остановку. Перекос может повредить ленту и вызвать аварийные ситуации. Выключатели устанавливаются попарно.
Выключатель натяжения тросом (аварийная остановка) — при натяжении тросика происходит переключение, используется для экстренной остановки конвейера из любой точки вдоль всей длины ленты. Доступны односторонние и двусторонние исполнения. Обычно устанавливаются вдоль проходов.
Выключатель нулевой скорости (контроль пробуксовки) — обнаруживает скольжение ленты относительно приводного барабана. Пробуксовка может возникнуть при перегрузке, недостаточном натяжении ленты или износе футеровки барабана. Устройство контролирует скорость ленты (или частоту вращения барабана).
Самозащитная функция конвейера на штабелере — при возникновении нештатных ситуаций (отключение питания, обрыв троса) предусмотрена самозащита:
Электродвигатель лебедки имеет функцию самозакрытия за 0,01 секунды при отключении питания.
Штабелер оснащен двумя механизмами, предотвращающими заедание — при застревании механизма внутренний блок не опускается резко вниз.

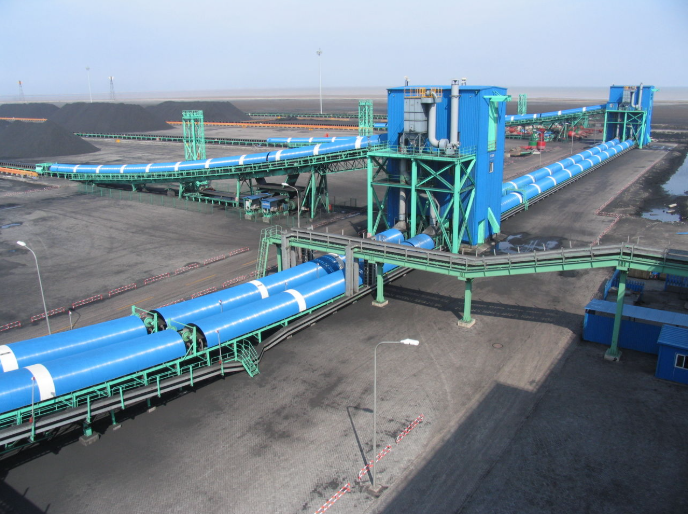

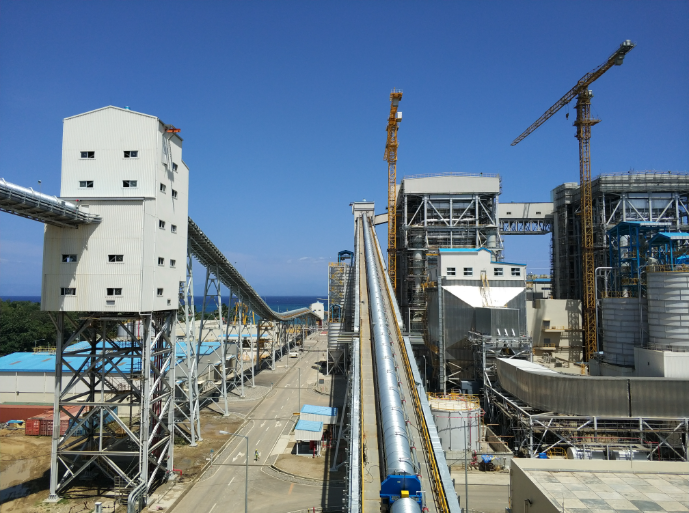

Ниже представлены примеры реализованных проектов с использованием криволинейных ленточных конвейеров ZOOMRY. Наши решения успешно работают в различных отраслях по всему миру, обеспечивая надежную транспортировку материалов в условиях ограниченного пространства и сложной трассировки.

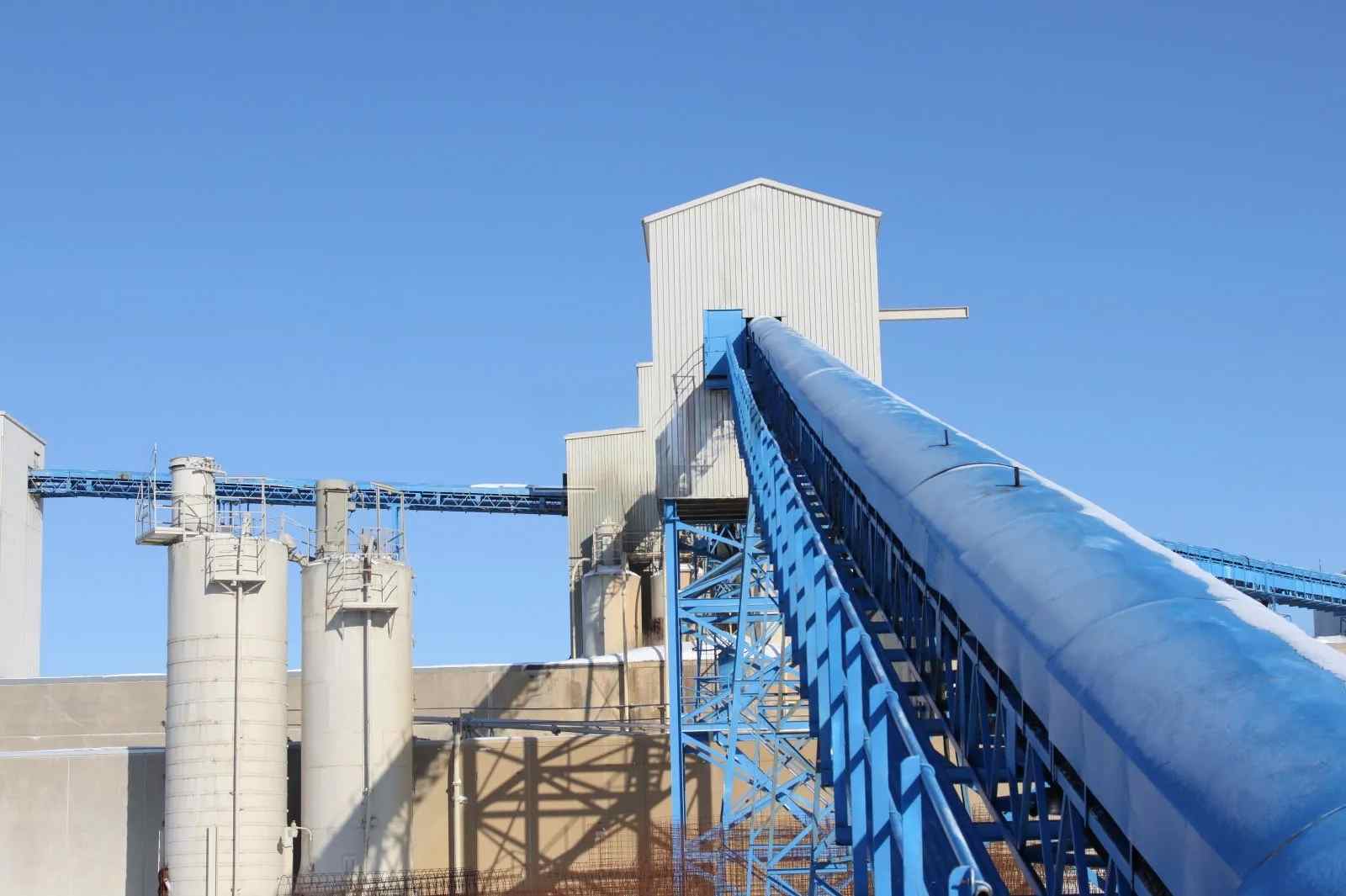

Криволинейные ленточные конвейеры ZOOMRY широко применяются в следующих отраслях:
