Описание

V-образные возвратные ролики ZOOMRY обеспечивают оптимальное соотношение цены и качества для применений, где требуется V-образная ориентация на возвратной стороне конвейера для улучшения центрирования ленты и обеспечения максимальной производительности. Данная конструкция эффективно предотвращает боковое смещение ленты, снижает износ кромок и продлевает срок службы конвейерной системы в целом. Ролики могут быть изготовлены на заказ для любой ширины ленты в соответствии с требованиями вашего проекта.

V-образные возвратные опоры — это специализированные конвейерные роликоопоры, устанавливаемые на нижней (возвратной) ветви ленточного конвейера. В отличие от плоских возвратных роликов, V-образная форма обеспечивает самоцентрирование ленты за счет распределения веса материала на боковые ролики, что особенно важно на длинных конвейерах с высокими скоростями. Оборудование широко применяется в горнодобывающей промышленности, угольной отрасли, металлургии, цементной промышленности и на обогатительных фабриках.

При выборе V-образных возвратных роликов для конвейера ключевое значение имеют диаметр ролика, угол V-образного расположения и материал изготовления. ZOOMRY предлагает ролики диаметром от 89 до 219 мм с углом наклона 10°–20° в зависимости от ширины ленты и типа транспортируемого материала. Все ролики проходят динамическую балансировку и испытания на герметичность, что гарантирует срок службы до 60 000 часов даже в условиях высоких нагрузок и запыленности.

Отрасли применения

Горнорудная, угольная, химическая промышленность, металлургия, цементная промышленность, порты и терминалы, а также другие отрасли, использующие в своей работе конвейерный транспорт. V-образные возвратные ролики особенно востребованы на длинномерных конвейерах (свыше 500 м) и при транспортировке абразивных материалов, где критически важна надежная работа возвратной ветви ленты.

Основные характеристики

1. Коррозионная стойкость: Желобчатые ролики имеют отличную коррозионную стойкость, кислоты, щелочи и соли с трудом могут их корродировать. Допустимо использование в средах с pH 4–10.

2. Высокая жесткость: Желобчатые ролики обладают высокой жесткостью и отличной износостойкостью. Статическая нагрузка на ролик достигает 10–20 кН в зависимости от диаметра.

3. Хорошая герметичность: Желобчатые ролики полностью герметичны, с пластиковыми лабиринтными уплотнениями на обоих концах, что предотвращает утечку масла и смазки, обеспечивая долгосрочную работу вращающегося вала. Класс защиты — IP66.

4. Керамическая поверхность (опционально): На поверхности ролика образуется оксидная пленка, поверхность гладкая, не прилипает материал, а коэффициент трения при контакте с лентой невелик, что снижает необходимую мощность для привода.

5. Долговечность: Срок службы желобчатого ролика в 2-5 раз больше, чем у стальных роликов, что снижает износ ленты, предотвращает ее боковой сдвиг и продлевает срок службы ленты. Ресурс работы достигает 50 000–60 000 часов.

6. Низкие эксплуатационные расходы: Желобчатые ролики снижают общие затраты на конвейер и уменьшают затраты на техническое обслуживание благодаря увеличенному межремонтному интервалу.

Мы предъявляем к своей продукции жесткие контрольные требования:

• - ужесточенный входной контроль используемых материалов;

• - межоперационный контроль на всех этапах технологического процесса изготовления опоры;

• - 100% контроль вращающегося сопротивления и радиального биения готовых роликов;

• - испытания на герметичность каждой единицы продукции перед отгрузкой.

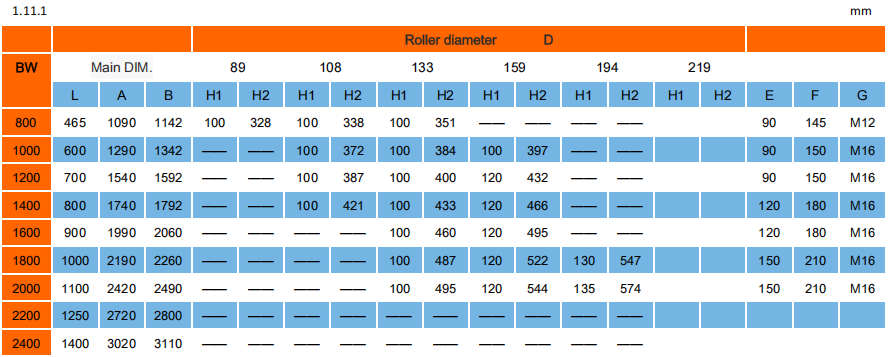

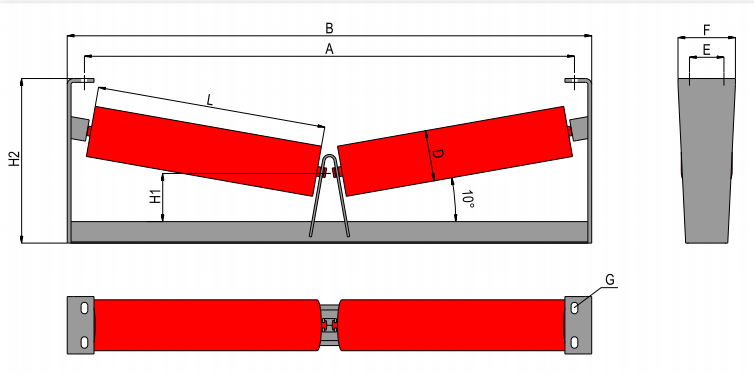

Технические характеристики

Основные параметры V-образных возвратных роликов представлены в таблицах ниже. Характеристики могут быть адаптированы под конкретные требования заказчика.

Диапазон диаметров роликов: от 89 мм до 219 мм. Ширина ленты: от 500 до 2400 мм. Угол V-образного расположения: 10°–20°.

Материалы изготовления

Ролики из стали Q235, керамические ролики, ролики с высокочастотной сваркой, полимерные ролики. Доступны исполнения с HDPE-покрытием для работы в агрессивных средах.

Почему выбирают V-образные возвратные ролики ZOOMRY?

1. Боковые кронштейны с глубокими каналами для дополнительной прочности и устойчивости к изгибу.

2. Центральные стойки, которые не забиваются транспортируемым материалом.

3. Малые зазоры между роликами (менее 5 мм) предотвращают защемление ленты и снижают риск повреждения кромок.

4. Прочные ножки с болтовым креплением обеспечивают надежную фиксацию и быстрый монтаж/демонтаж при обслуживании.

5. Долгий срок службы — до 60 000 часов работы в тяжелых условиях эксплуатации.

6. Возможность изготовления по индивидуальным чертежам для нестандартных конвейерных систем.

Отрасли применения V-образных возвратных роликов

V-образные возвратные ролики ZOOMRY широко применяются в следующих отраслях промышленности:

Горнодобывающая промышленность

Транспортировка руды, концентратов и вскрышных пород. V-образные ролики обеспечивают надежную работу возвратной ветви в условиях высоких нагрузок и абразивного износа.

Угольная промышленность

Конвейерные системы для транспортировки угля от забоя до обогатительной фабрики. V-образные опоры предотвращают сход ленты и снижают износ кромок.

Порты и терминалы

Конвейерные системы для перевалки угля, руды и зерна. V-образные возвратные ролики обеспечивают стабильную работу длинномерных конвейеров.

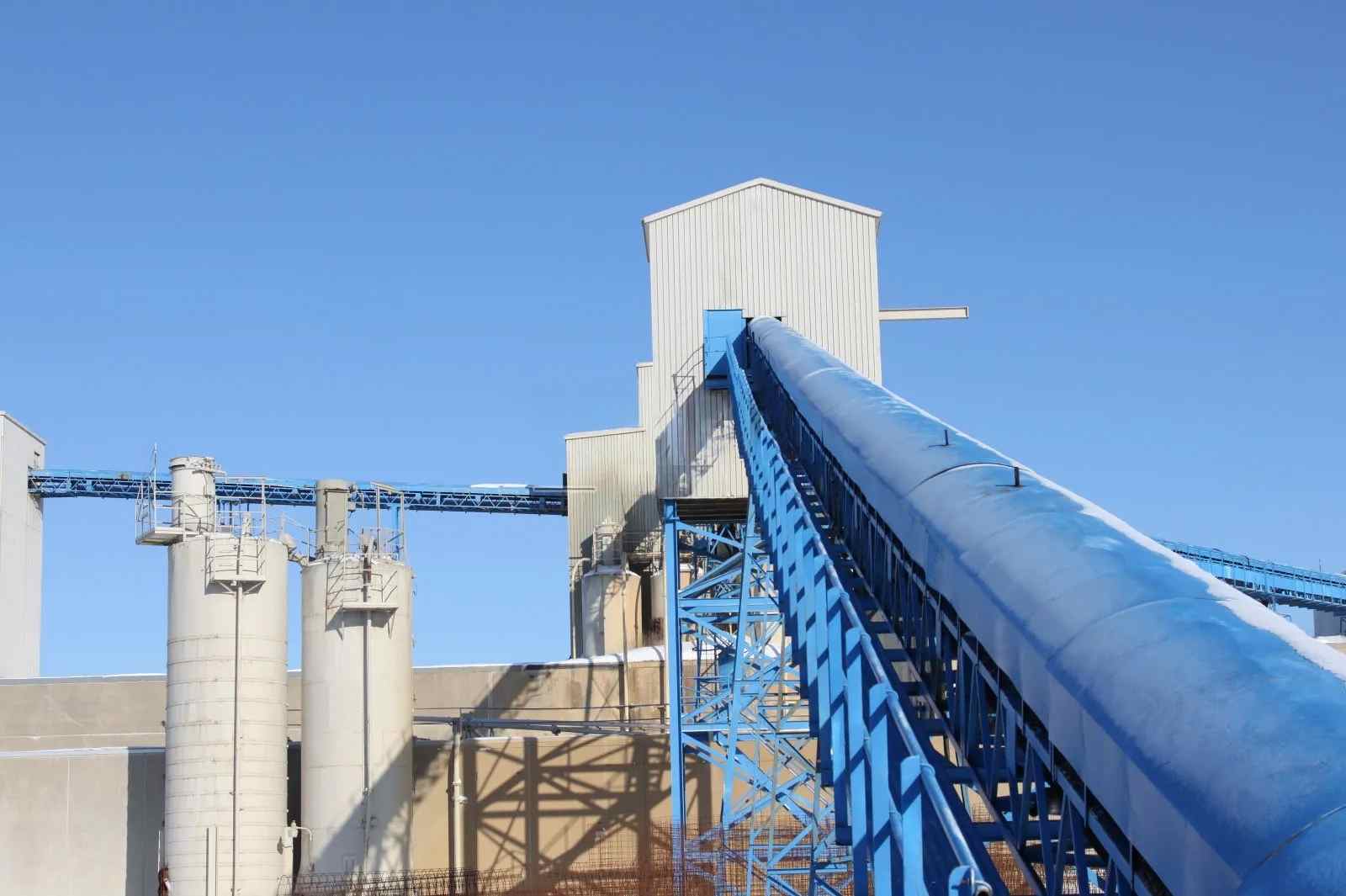

Цементная промышленность

Транспортировка сырья и клинкера. V-образные ролики с керамическим покрытием обеспечивают высокую износостойкость и долговечность.

Для получения дополнительной информации о подборе V-образных возвратных роликов под вашу конвейерную систему свяжитесь с нашими специалистами.
