Угол поворота до 110°, пролёт до 205 м, диаметр трубы 150-650 мм — для горнодобывающей, энергетической и логистической отраслей

Трубчатый ленточный конвейер — это высокоэффективное оборудование для сложных транспортных задач. Его максимальный угол поворота достигает 110 градусов, что значительно превосходит ограничение в 70 градусов у обычных ленточных конвейеров, позволяя гибко адаптироваться к различным криволинейным трассам. Обычное расстояние между опорами составляет от 18 до 24 метров, в то время как мы разработали конструкцию подвесного моста с максимальным пролётом 205 метров, что демонстрирует отличную способность к адаптации пространства. Трубчатая конструкция эффективно предотвращает утечку материалов и загрязнение окружающей среды, что делает его идеальным выбором для транспортировки пыльных материалов или в условиях строгих экологических требований. Эта система широко используется в таких отраслях, как логистика, горнодобывающая промышленность, энергетика, цементные заводы и других.

Применение

Трубчатые конвейеры были установлены в различных областях для транспортировки материалов, таких как уголь, железная руда, бокситы, нефтяной кокс и другие. Герметичная конструкция особенно востребована при транспортировке материалов через населенные пункты, водоохранные зоны и территории с высокими экологическими требованиями.

Технические характеристики

Дизайн и функции трубчатого конвейера

Как и в случае с ленточным конвейером с лотком, загрузочная часть или подающий механизм трубчатого конвейера открыта для приема сыпучих материалов. Специальные ролики формируют ленту в закрытую трубу с диаметрами от 150 до 650 мм. Металлические пластины с шестиугольными вырезами и чередующиеся ролики с большим опорным промежутком сохраняют трубчатую форму на протяжении всей длины конвейера. Когда материал достигает точки выгрузки, лента автоматически открывается и выбрасывает материал за счет расположения роликов. Система отклонения направляет ленту в более низкое положение, где восстанавливается трубчатая форма, и она возвращается в исходную точку. Для двухтрубных систем также часто устанавливаются каналы между трубами для осмотра и обслуживания.

Характеристики

• Закрытая транспортировка: Трубчатая конструкция полностью закрывает транспортируемые материалы, предотвращая утечку и загрязнение, особенно для материалов с высокими требованиями к экологической безопасности.

• Адаптация к сложным условиям: Конвейер может работать на неровных и высокогорных территориях, проходя повороты до 110° без перегрузочных узлов.

• Снижение воздействия на окружающую среду: Закрытая конструкция снижает пыль, шум и загрязнение, что особенно важно для использования в общественных местах и на цементных заводах.

• Высокая эффективность транспортировки: Обеспечивает непрерывную и эффективную транспортировку материалов, не подверженную влиянию погодных условий.

• Гибкость в настройке: Возможность настройки конвейера для работы по кривым и поворотам в зависимости от специфики размещения.

Детали

Переключатель отклонения ленты
   Обнаруживает, отклоняется ли лента, и посылает слабый сигнал тревоги или сигнал остановки. Отклонение повредит ленту и может привести к авариям. Переключатели отклонения необходимо приобретать и устанавливать парами.

Переключатель натяжной веревки
   Тяните канат, чтобы активировать переключатель, который используется для экстренной остановки. Это защитный переключатель, установленный вдоль всей длины корпуса. Когда происходит чрезвычайная ситуация на ленточном конвейере, конвейер можно срочно остановить в любом месте. Имеются односторонние и двухсторонние варианты установки, которые обычно используются в сочетании с пешеходными дорожками.

Переключатель нулевой скорости
   Обнаруживает, скользит ли лента с головным роликом. После скольжения скорость ленточного конвейера будет снижаться. Когда объем транспортировки перегружен, натяжение ленты недостаточно или резиновый слой приводного ролика изношен, может легко возникнуть скольжение. Скорость ленточного конвейера можно отслеживать (также можно вычислять его вращательную скорость) или отслеживать скорость вращения барабана.

Функция самозащиты
   Если на ленточном конвейере в штабелере возникает неожиданная ситуация, например, отключение электроэнергии или обрыв каната, штабелер имеет функцию самозащиты:

• Электродвигатель лебедки имеет самоблокирующую функцию 0,01 секунды при отключении питания.

• У штабелера есть 2 механических механизма. Если устройство застревает, внутренний блок не скользит на дно сразу. Есть два конструктивных решения, предотвращающих застревание.

Видео

ООО «Чжунжуй Тяжелая Промышленность» — ведущий китайский производитель трубчатых ленточных конвейеров и оборудования для транспортировки сыпучих материалов. С 2002 года мы поставляем решения для горнодобывающей, энергетической, металлургической и портовой отраслей. Продукция сертифицирована по стандартам ISO 9001, ISO 14001, CE, EAC и KCS, экспортируется в более чем 30 стран мира. Мы предлагаем полный цикл услуг — от проектирования и изготовления до монтажа и сервисного обслуживания.

Отрасли применения

Трубчатые ленточные конвейеры ZOOMRY широко применяются в следующих отраслях:

Горнодобывающая промышленность

Герметичная транспортировка руды и концентратов по сложным трассам с поворотами до 110°.

Угольная промышленность

Транспортировка угля с полной герметизацией для исключения пылевыделения.

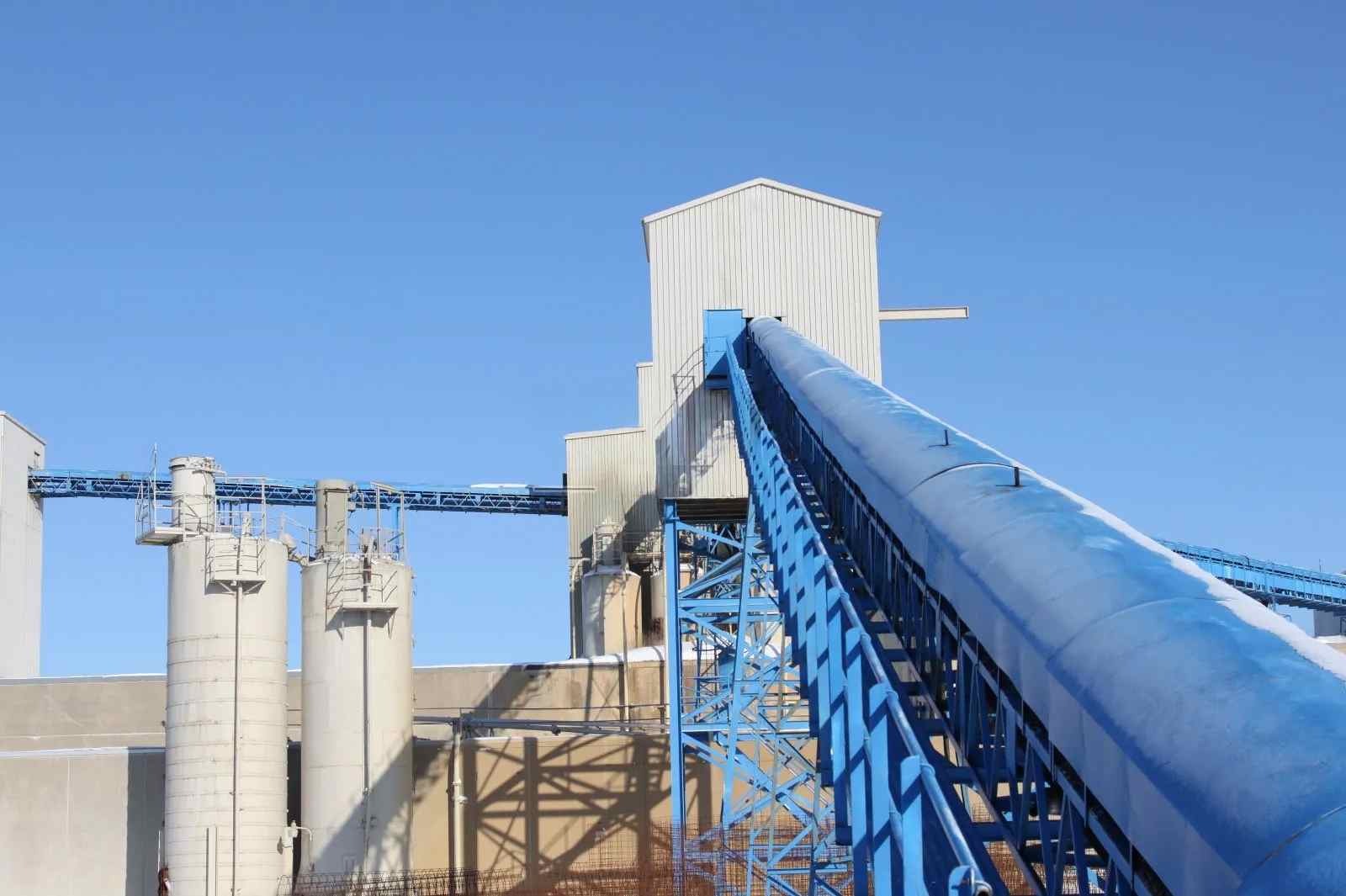

Цементная промышленность

Транспортировка сырья и клинкера с защитой от пылевыделения.

Порты и терминалы

Перевалка сыпучих грузов с минимальным воздействием на окружающую среду.
