Описание

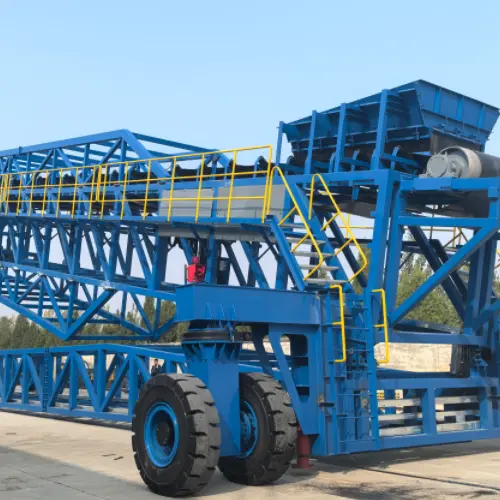

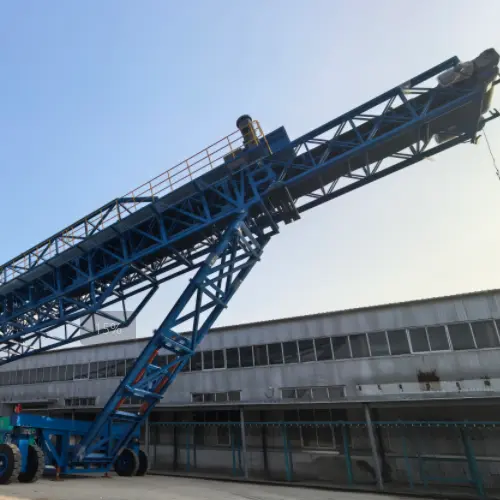

Мобильный телескопический судопогрузчик имеет пропускную способность до 800-3000 тонн в час и обеспечивает короткое время швартовки. Оборудование оснащено телескопической стрелой, позволяющей регулировать вылет в процессе загрузки без перемещения всей машины — это ключевое преимущество при работе с судами разных размеров и при необходимости точного распределения материала по трюму. Мобильный телескопический судопогрузчик широко применяется в портах и терминалах для загрузки угля, руды, зерна и других сыпучих грузов на суда. Оборудование спроектировано для высокой мобильности и может легко перемещаться вдоль причала, а телескопическая стрела позволяет достигать различных точек загрузки без дополнительной перестановки машины.

Благодаря телескопическому механизму оператор может плавно изменять длину стрелы в диапазоне до 30% от базовой длины, что обеспечивает точное позиционирование загрузочного желоба над люками судна. Это особенно важно при работе с судами разных классов — от небольших барж до крупнотоннажных балкеров класса Panamax. Мобильный телескопический судопогрузчик ZOOMRY сочетает высокую производительность, мобильность и точность загрузки, что делает его оптимальным выбором для портов с разнообразным грузопотоком.

Схема работы мобильного телескопического судопогрузчика

Позиционирование: Мобильный телескопический судопогрузчик устанавливается в соответствующем месте на причале, выравниваясь с грузовым отсеком судна. Мобильное шасси позволяет быстро перемещать оборудование между причалами.

Настройка конвейера и телескопической стрелы: Конвейерная система выдвигается с помощью телескопического механизма и настраивается на необходимую высоту и угол для достижения грузового отсека судна. Телескопическая функция позволяет регулировать вылет стрелы без перемещения машины.

Загрузка материала: Сыпучие материалы подаются на конвейер из зоны хранения. Телескопическая стрела обеспечивает плавное перемещение разгрузочного желоба для равномерного заполнения трюма.

Загрузка на судно: По мере движения конвейера материалы транспортируются по его длине и сбрасываются в трюм судна. Телескопическая стрела позволяет оператору корректировать положение желоба в процессе загрузки, обеспечивая равномерное распределение материала.

Мониторинг и контроль: Операторы контролируют процесс загрузки с помощью систем управления и мониторинга. Эти системы помогают регулировать поток материалов, предотвращать перегрузки и обеспечивать безопасность.

Регулировка: При необходимости производятся регулировки высоты, угла и вылета телескопической стрелы, чтобы учесть изменения осадки судна в процессе загрузки.

Завершение и перемещение: После загрузки трюма стрела складывается, и мобильный телескопический судопогрузчик может быть перемещен на другую точку загрузки или к другому судну.

Мобильные телескопические судопогрузчики предлагают преимущества в плане снижения затрат на инфраструктуру, так как исключают необходимость в установке стационарного оборудования. Кроме того, телескопическая стрела обеспечивает более быструю и точную загрузку, что позволяет сократить время оборота судов в порту.

Особенности конструкции мобильного телескопического судопогрузчика

Телескопическая стрела
Гидравлическая телескопическая система позволяет увеличивать длину стрелы до 30% для полного охвата люков судна. Это ключевое преимущество при работе с судами разных размеров и при необходимости точного распределения материала.

Отличные компоненты конвейера
Компания ZOOMRY проектирует и производит детали для конвейеров по стандарту CEMA. Судовые погрузчики используют моторы FLENDER/SEW с высококачественными подшипниками. Конвейерные ленты соответствуют стандартам DIN.

Оцинкованный дождевой чехол / Скользящий холщовый чехол
Дождевые чехлы могут быть выполнены из оцинкованной стали, алюминия, нержавеющей стали, стекловолокна или окрашенной стали. Скользящий холщовый чехол выдвигается и сокращается вместе с телескопической стрелой для защиты материала и предотвращения пыли.

Телескопический разгрузочный лоток
Телескопический лоток позволяет на 30% увеличивать и уменьшать длину разгрузочного желоба для точной адаптации к люкам судна и предотвращения пылеобразования.

Дизельная генераторная установка на борту
Оптимизированная дизельная генераторная установка ZOOMRY позволяет быстро перемещать систему по территории дока, обеспечивая автономность работы.

Мобильное шасси ZOOMRY
Гидравлически приводимое шасси спроектировано для обеспечения гибкости перемещения. Доступны колесная платформа, гусеничная модель и полноприводное исполнение для различных условий работы.

Тяжелые опорные ролики
Крупные ролики поддерживают конвейер, а центрирующая ось гарантирует равномерное распределение веса. Срок службы роликов составляет от 50 000 до 60 000 часов.

Технические характеристики

Габаритные размеры

A Доступная ширина дока
B Ширина корпуса судопогрузчика
C Высота борта судна
D Ширина люка
E Ширина палубы
F Высота причала над водой
G Ширина причального отбойника

Типы судов для загрузки:

1. Баржа   2. Handysize   3. Handymax   4. Panamax   5. Capesize   6. Другие типы по запросу

Сферы применения мобильного телескопического судопогрузчика

Основное назначение мобильного телескопического судопогрузчика — загрузка сыпучих грузов на суда и баржи. Компания ZOOMRY предлагает полный спектр оборудования: рельсовые судопогрузчики, колесные судопогрузчики, гусеничные и телескопические модификации.

Оборудование может использоваться для загрузки судов с автомобильного транспорта или складских площадок. При обработке угля, удобрений, строительных материалов, песка, древесной щепы, древесных гранул, щебня, зерна, железной и медной руды, бокситов и других сыпучих материалов мобильные телескопические судопогрузчики с конвейерной системой обеспечивают непрерывность и высокую производительность процесса.

Телескопическая стрела позволяет адаптироваться к различным типам судов без необходимости перемещения всей машины, что особенно важно при работе с судами разных размеров в одном порту.

Типы судопогрузчиков ZOOMRY

1. Судопогрузчик на рельсовом ходу — для стационарных причалов с высоким грузооборотом

2. Судопогрузчик с полным приводом — максимальная мобильность на колесном шасси

3. Радиальный телескопический судопогрузчик — универсальное решение с радиальным поворотом

4. Мобильный телескопический судопогрузчик — гибкое решение с выдвижной стрелой

5. Прямые баржевые погрузчики — для малых и средних судов

Преимущества мобильного телескопического судопогрузчика

• Низкие капитальные вложения: По сравнению с высокоинженерными стационарными системами, стоимость значительно ниже, а срок окупаемости сокращается до 2-3 лет.

• Быстрые сроки поставки и монтажа: В отличие от стационарных систем, требующих сложных инженерных расчетов, мобильный телескопический судопогрузчик может быть введен в эксплуатацию в течение нескольких недель.

• Телескопическая стрела: Возможность регулировки вылета без перемещения машины обеспечивает точную загрузку люков и сокращает время операции.

• Высокая мобильность: Быстрое перемещение между причалами и возможность работы на различных типах причальных сооружений.

• Многофункциональность: Операции по загрузке судов и формированию штабелей выполняются с помощью одного оборудования.

• Сохранение качества груза: Конвейерная система с регулируемой скоростью подачи и телескопическим желобом минимизирует повреждение материалов.

На схеме выше представлена типовая компоновка мобильного телескопического судопогрузчика с указанием основных узлов: приемный бункер, конвейерная система, телескопическая стрела, загрузочный желоб и система пылеподавления.

Гидравлическая система управления телескопической стрелой позволяет оператору плавно изменять длину вылета, обеспечивая точное позиционирование загрузочного желоба над люками судна.

Мобильный телескопический судопогрузчик ZOOMRY оснащен интеллектуальной системой управления, которая автоматически регулирует скорость подачи материала в зависимости от положения стрелы и загрузки конвейера.

Система пылеподавления встроена в конструкцию загрузочного желоба и включает водяное орошение и пылеулавливающие экраны, снижая выбросы твердых частиц до уровня ниже предельно допустимых концентраций.

Надежность мобильного телескопического судопогрузчика обеспечивается использованием конвейерных роликов с защитой от коррозии и барабанов с усиленной футеровкой. Приводные станции оснащены частотными преобразователями, снижающими энергопотребление до 30%.

Все металлоконструкции проходят антикоррозийную обработку с использованием трехслойного покрытия, что обеспечивает срок службы более 20 лет даже в агрессивной морской среде. Оборудование адаптировано для работы в диапазоне климатических условий от тропиков до -40°C.

Видео: работа мобильного телескопического судопогрузчика

На видео представлена работа мобильного телескопического судопогрузчика ZOOMRY в порту. Оборудование демонстрирует высокую производительность, плавность управления телескопической стрелой и эффективность системы пылеподавления.

Отрасли применения

Мобильный телескопический судопогрузчик ZOOMRY широко применяется в следующих отраслях:

Порты и терминалы

Универсальное решение для загрузки судов различными сыпучими грузами. Телескопическая стрела обеспечивает точную загрузку люков без перемещения машины.

Угольная промышленность

Загрузка энергетического и коксующегося угля на суда. Высокая производительность и герметичная конструкция.

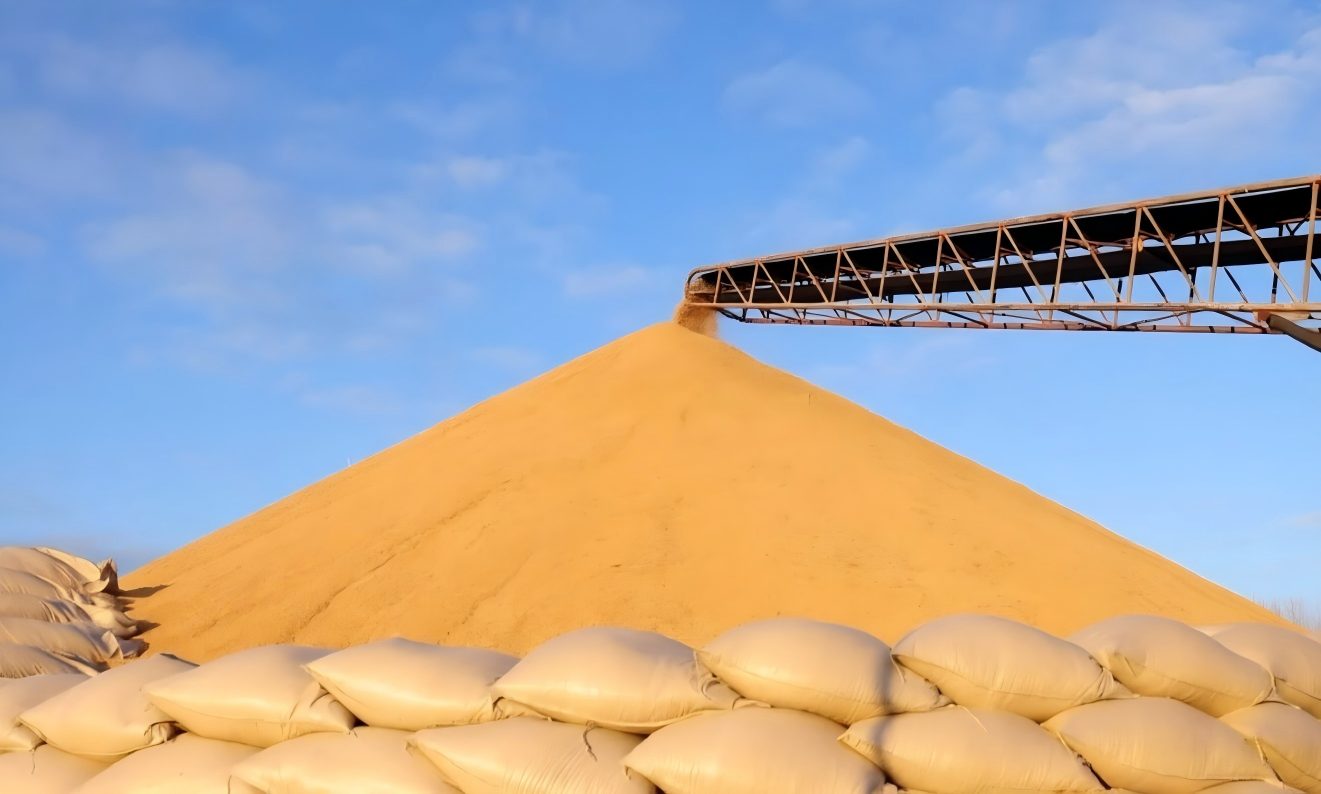

Зерновая промышленность

Загрузка зерновых культур с сохранением качества. Телескопическая стрела обеспечивает бережную обработку.

Горнодобывающая промышленность

Загрузка руды и концентратов на суда. Телескопическая стрела обеспечивает точное позиционирование.
